انواع داکت هوا

سیستم‌های تهویه مدرن امروز، چیزی فراتر از چند لوله و یک فن هستند. انتخاب درست مسیر انتقال هوا، چه در یک ساختمان اداری باشد و چه در یک کارخانه بزرگ، تأثیر مستقیمی بر کارایی، ایمنی و مصرف انرژی دارد. اگر زمانی استفاده از کانال‌های چهارگوش سنتی گزینه‌ای پیش‌فرض بود، حالا نسل جدیدی از کانال‌ها مانند لوله خرطومی هواکش، کانال اسپیرال و کانال فلکسیبل با سرعت زیادی جایگزین آن‌ها شده‌اند.

طبق گزارش سازمان جهانی بهداشت (WHO)، حدود ۳۰٪ از مشکلات کیفی هوای داخل ساختمان‌ها به طراحی یا اجرای نامناسب کانال‌های تهویه برمی‌گردد. همچنین براساس مطالعه منتشرشده در مجله Energy and Buildings، استفاده از کانال‌های مدرن و هوابند مانند اسپیرال می‌تواند تا ۲۰٪ در مصرف انرژی سیستم تهویه صرفه‌جویی ایجاد کند.

در این مقاله، با نگاهی تخصصی،سه مدل پرکاربرد در انتقال هوا را بررسی می‌کنیم. اگر شما هم در حال طراحی یا بازسازی سیستم تهویه یک پروژه مسکونی، تجاری یا صنعتی هستید، این راهنما به شما کمک می‌کند تا با شناخت دقیق‌تر، انتخابی هوشمندانه‌تر داشته باشید.

لوله خرطومی هواکش؛ انعطاف‌پذیر، سبک، کاربردی

لوله خرطومی هواکش یکی از محبوب‌ترین گزینه‌ها برای مسیرهای انتقال هوا در محیط‌هایی با فضای محدود یا طراحی پیچیده است. ساختار آکاردئونی، وزن سبک، نصب سریع و تنوع بالا در نوع و اندازه، آن را به انتخابی هوشمندانه برای بسیاری از پروژه‌های ساختمانی و صنعتی تبدیل کرده است. پیش از هرچیز، بیایید با ساختار و تنوع این لوله‌ها بیشتر آشنا شویم.

▪️ ساختار و ماهیت

لوله خرطومی دارای مقطع دایره‌ای شکل و ساختاری چین‌خورده است که باعث انعطاف‌پذیری بالا می‌شود. هسته مرکزی این لوله‌ها معمولا از فنر فلزی تشکیل شده که به آن خاصیت شکل‌پذیری و برگشت‌پذیری می‌دهد. بدنه لوله نیز می‌تواند از موادی مانند فویل آلومینیوم، پلی استر، PVC یا برزنت ساخته شود. به‌دلیل طراحی خاص، این لوله‌ها به‌راحتی در مسیرهای دارای انحنا، پیچ و زوایای تند اجرا می‌شوند، بدون این‌که نیاز به اتصالات زیاد یا برش‌های اضافی باشد.

▪️ انواع براساس عایق

لوله خرطومی در دو دسته کلی عایق‌دار و فاقد عایق تولید می‌شود. مدل‌های عایق‌دار معمولا برای کاهش اتلاف حرارتی و جلوگیری از تعریق به‌کار می‌روند و از انواع مختلفی مثل:

• فویلی با عایق پلی‌استر یا پلی‌اتیلن

• لوله عایق‌دار با پشم شیشه

• لوله عایق‌دار الاستومری

• خرطومی با عایق معدنی ضد حریق

استفاده می‌شود. در مقابل، مدل‌های بدون عایق شامل لوله‌های فویلی ساده، کومبی، برزنتی، نسوز و فنر استخوانی هستند که بیشتر در مسیرهای کوتاه، خشک و بدون نیاز به کنترل دما کاربرد دارند.

▪️ ویژگی‌های فنی

از نظر فنی، لوله خرطومی در قطرهای متنوع از ۱۰ تا ۵۰ سانتی‌متر تولید می‌شود و طول هر شاخه آن اغلب ۱۰ متر است. مقاومت دمایی بسته به متریال ممکن است از ۲۰- تا ۱۵۰+ درجه سانتی‌گراد متغیر باشد. ضخامت دیواره، میزان انعطاف‌پذیری و مقاومت در برابر رطوبت، گردوغبار یا مواد شیمیایی از دیگر ویژگی‌های قابل بررسی هنگام انتخاب هستند.

▪️ مزایا و معایب

مزایای لوله خرطومی عبارت‌اند از:

• نصب سریع و آسان بدون نیاز به ابزار پیچیده

• سبک بودن و حمل‌ونقل ساده

• انعطاف‌پذیری در فضاهای تنگ و دشوار

• قیمت مناسب و مقرون‌به‌صرفه بودن

• مقاومت در برابر پوسیدگی و زنگ‌زدگی

از طرف دیگر، معایبی نیز دارد که باید مدنظر قرار گیرد:

• استحکام فیزیکی پایین‌تر نسبت‌به کانال‌های فلزی

• افت فشار بیشتر در مسیرهای طولانی

• نیاز به ساپورت دقیق در مسیر نصب برای جلوگیری از تغییر شکل

▪️ کاربردها

لوله‌های خرطومی هواکش در طیف گسترده‌ای از فضاها استفاده می‌شوند؛ از ساختمان‌های مسکونی و اداری تا صنایع غذایی، دارویی، بیمارستان‌ها، تونل‌های ماینر، کارگاه‌های صنعتی، رستوران‌ها و هودهای مرکزی. همچنین در سیستم‌های تهویه نقطه‌ای، مکش گازهای سبک، انتقال ذرات معلق یا حتی تهویه اضطراری نیز قابل استفاده هستند.

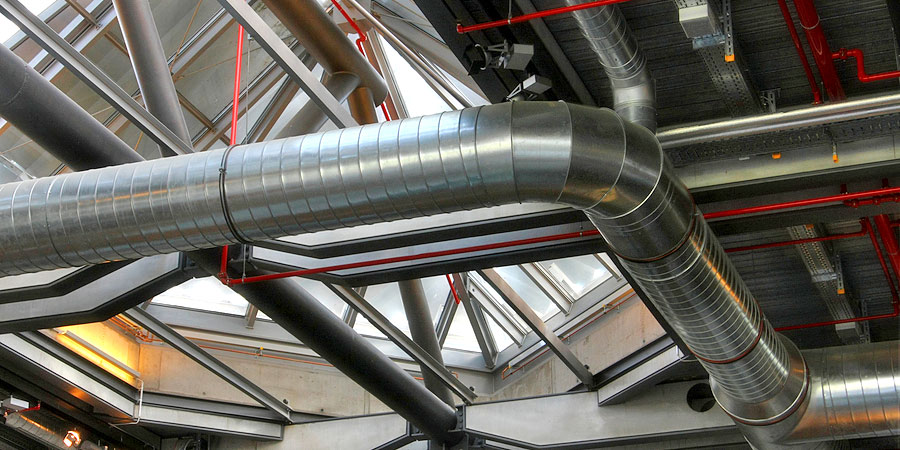

کانال اسپیرال؛ مقاوم، زیبا، پرفشار

در بسیاری از پروژه‌های بزرگ صنعتی یا حتی ساختمان‌های تجاری مدرن، نیاز به سیستمی وجود دارد که هم راندمان انتقال هوا بالا باشد، هم ظاهری قابل قبول در حالت اکسپوز داشته باشد و هم بتواند فشار و دمای بالا را تحمل کند. اینجاست که کانال اسپیرال وارد میدان می‌شود؛ کانالی با طراحی خاص مارپیچی که نه‌تنها از نظر فنی قابل اتکا است، بلکه در معماری داخلی نیز جایگاه خود را پیدا کرده است.

▪️ ساختار و متریال

کانال اسپیرال از نوارهای فلزی (عموما گالوانیزه) ساخته می‌شود که به‌صورت مارپیچ دور یک محور پیچیده می‌شوند. این روش تولید باعث ایجاد درز مارپیچی کاملا یکنواخت و مقاوم در برابر نشت هوا می‌شود. برخلاف کانال‌های چهارگوش که به برش و اتصال زیاد نیاز دارند، اسپیرال به‌صورت یکپارچه تولید می‌شود که همین موضوع راندمان هوابندی را بالا می‌برد.

این کانال‌ها معمولا از متریال‌هایی نظیر گالوانیزه، آلومینیوم یا استیل ضدزنگ تولید می‌شوند. بسته به شرایط محیطی و نیاز پروژه می‌توان جنس مناسب را انتخاب کرد. به‌عنوان مثال، در محیط‌های مرطوب یا خورنده، مدل‌های استیل یا آلومینیومی انتخاب بهتری هستند.

▪️ ویژگی‌های فنی

کانال اسپیرال در سایزهای مختلف از قطر ۱۰ تا بیش از ۱۰۰ سانتی‌متر تولید می‌شود و می‌تواند فشارهای بالای جریان هوا را به‌راحتی تحمل کند. همچنین، به‌دلیل ساختار مدور، این نوع کانال نسبت‌به مدل‌های چهارگوش در برابر لرزش، صدا و افت فشار عملکرد بهتری دارد.

طول شاخه‌ها معمولا ۳ یا ۶ متر است و بسته به نیاز، با انواع رابط‌ها به یکدیگر متصل می‌شوند. همچنین، این کانال‌ها قابلیت اجرا در دمای بالا، فضاهای طولانی و مسیرهای تحت‌فشار را دارند و می‌توانند با عایق صوتی و حرارتی نیز تجهیز شوند.

▪️ مزایا

برخی از مهم‌ترین مزایای استفاده از کانال اسپیرال عبارت‌اند از:

• هوابندی بالا: به‌دلیل ساختار مارپیچی، درزهای کمتری نسبت‌به کانال چهارگوش دارند و نشتی هوا بسیار کمتر است.

• استحکام سازه‌ای: این کانال‌ها بدون نیاز به تقویت‌کننده‌های اضافی، پایداری خود را حفظ می‌کنند.

• ظاهر زیبا و دکوراتیو: در پروژه‌هایی که کانال به‌صورت اکسپوز اجرا می‌شود (مثل کافی‌شاپ‌ها، دفاتر معماری یا فروشگاه‌های صنعتی)، ظاهر یکپارچه و مدرن اسپیرال بسیار مطلوب است.

• کاهش صدای جریان هوا: سطح داخلی صاف و فرم گرد باعث کاهش نویز می‌شود.

• نصب سریع‌تر و آسان‌تر: چون قطعات بلند و یکپارچه‌اند، اتصالات و برش‌ها کمتر است.

▪️ کاربردها

کانال اسپیرال در طیف وسیعی از پروژه‌ها استفاده می‌شود، ازجمله:

• تهویه سوله‌ها و پارکینگ‌ها

• خطوط انتقال هوای سیستم‌های هواساز و اگزاست فن

• بیمارستان‌ها، آزمایشگاه‌ها، رستوران‌های بزرگ

• مراکز تجاری، اداری و پروژه‌های ساختمانی با اجرای اکسپوز

• انتقال بخارات، دود، ذرات، مواد فله‌ای سبک یا حتی شوت زباله

در بسیاری از پروژه‌های جدید، به‌دلیل تلفیق عملکرد فنی با ظاهر زیبا، کانال اسپیرال جایگزین مدل‌های سنتی شده است.

▪️ اتصالات و نصب

سیستم اتصالات در کانال اسپیرال بسیار متنوع است. زانو، سه‌راه، رابط، فلنچ و گسکت ازجمله اجزایی هستند که در مسیر نصب مورد استفاده قرار می‌گیرند. همچنین، برای نصب مطمئن و پایدار، از ساپورت‌های مخصوص (رینگ، قلاب، ساپورت ریل‌دار) استفاده می‌شود. طراحی مناسب این اتصالات باعث می‌شود که فرآیند نصب سریع، بدون نشتی و با استحکام بالا انجام شود.

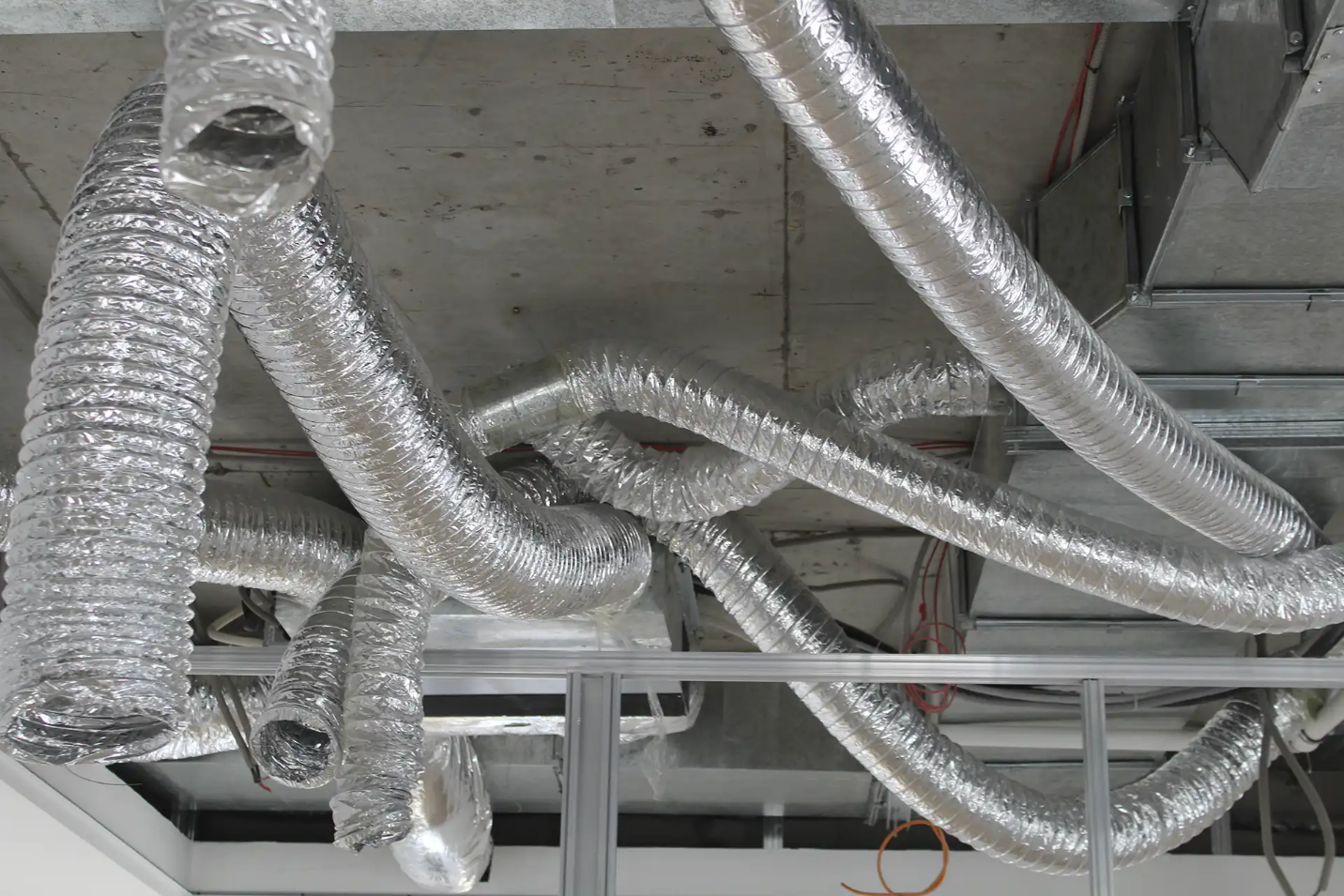

کانال فلکسیبل؛ ترکیب انعطاف و عایق

در پروژه‌هایی که مسیر عبور هوا پر از پیچ و خم است، فضا محدود است یا نیاز به سرعت در اجرا وجود دارد، استفاده از کانال فلکسیبل (Flexible Duct) یک راه‌حل کارآمد و اقتصادی محسوب می‌شود. این نوع کانال با ساختار خرطومی و وزن سبک، به‌راحتی در مسیرهای صعب‌العبور نصب می‌شود و در بسیاری از سیستم‌های تهویه، به‌ویژه داکت‌اسپلیت‌ها و اگزاست‌فن‌های خانگی و تجاری، مورد استفاده قرار می‌گیرد.

▪️ معرفی کلی و ساختار

کانال فلکسیبل از یک هسته فنری فولادی با روکش آلومینیومی، PVC یا مواد برزنتی تشکیل شده است. این فنر داخلی ساختار خرطومی را حفظ می‌کند و درعین‌حال امکان خم شدن کانال در مسیرهای زاویه‌دار را فراهم می‌سازد. بسیاری از مدل‌ها دارای عایق حرارتی و صوتی نیز هستند که معمولا از جنس فوم پلی‌اتیلن، الاستومر یا پشم شیشه‌اند.

به‌دلیل طراحی انعطاف‌پذیر، این کانال‌ها به‌راحتی فشرده و بسته‌بندی می‌شوند و پس از باز شدن به طول کامل خود بازمی‌گردند. این ویژگی حمل و نصب آن‌ها را بسیار ساده می‌کند.

▪️ انواع رایج

کانال فلکسیبل در بازار در مدل‌های مختلفی عرضه می‌شود که متناسب با نوع پروژه انتخاب می‌شوند:

• فویلی ساده: سبک و ارزان، مناسب برای مسیرهای کوتاه

• کومبی (Combiflx): با روکش PVC مشکی؛ مقاوم‌تر از فویلی

• برزنتی: مقاوم در برابر پارگی و رطوبت، مناسب محیط‌های صنعتی

• الاستومری: عایق بالا، مقاومت دمایی عالی، مناسب تهویه دقیق

• معدنی و نسوز: مقاوم در برابر حریق، مناسب بیمارستان و فضاهای حساس

• PVC یا PU شفاف: برای انتقال غبار و ذرات در خطوط صنعتی خاص

▪️ ویژگی‌های فنی و ابعادی

کانال فلکسیبل معمولا در قطرهای ۱۰ تا ۵۰ سانتی‌متر و در شاخه‌های ۱۰ متری تولید می‌شود. مقاومت دمایی بسته به نوع، از حدود ۲۰- تا ۱۲۰+ درجه سانتی‌گراد متغیر است. بعضی مدل‌ها در برابر رطوبت، خوردگی و حتی مواد شیمیایی نیز مقاومت خوبی دارند.

وزن سبک، انعطاف بالا و سطح داخلی نسبتا صاف (در مدل‌های مرغوب) باعث می‌شود که افت فشار نسبتا پایین‌تری نسبت‌به سایر خرطومی‌ها داشته باشند.

▪️ کاربردها

استفاده از کانال فلکسیبل محدود به یک نوع پروژه خاص نیست. برخی کاربردهای رایج آن عبارت‌اند از:

• سیستم تهویه مطبوع خانگی، به‌ویژه داکت اسپلیت

• سیستم‌های انتقال هوای برگشتی و اگزاست‌فن

• تهویه سرویس بهداشتی، آشپزخانه و رستوران‌ها

• انتقال هوا در سقف‌های کاذب و دیوارهای داخلی

• خطوط انتقال هوای خنک برای دستگاه‌های الکترونیکی، مانند ماینرها

در پروژه‌هایی که زمان اجرا فشرده است یا به‌دلیل شرایط فیزیکی امکان اجرای کانال فلزی وجود ندارد، فلکسیبل یک راه‌حل نجات‌بخش به‌حساب می‌آید.

▪️ مزایا و معایب

مزایای کانال فلکسیبل عبارت‌اند از:

• نصب سریع و آسان، حتی بدون نیاز به ابزار تخصصی

• وزن سبک و حمل‌ونقل ساده

• قیمت پایین‌تر نسبت‌به کانال فلزی

• مناسب برای فضاهای تنگ، سقف کاذب، یا مسیرهای دارای پیچ‌وخم

اما این کانال معایبی هم دارد:

• استحکام کمتر در مقایسه با اسپیرال یا کانال گالوانیزه

• نیاز به نصب دقیق و جلوگیری از له‌شدگی

• احتمال افت فشار در مسیرهای خیلی بلند یا طولانی

▪️ متعلقات و نصب

برای نصب اصولی، استفاده از پلنیوم باکس در ابتدای مسیر (برای توزیع یکنواخت هوا)، رابط‌های فلزی، بست کمربندی، نوار درزگیر آلومینیومی و ساپورت‌های نگهدارنده ضروری است. به‌ویژه در فضاهای سقفی، رعایت فاصله ساپورت‌ها و پرهیز از افتادگی یا پیچ‌خوردگی در راندمان سیستم تهویه بسیار مؤثر است.

جدول مقایسه سه نوع کانال هوا

کدام کانال هوا برای پروژه شما مناسب‌تر است؟

در دنیای امروز، انتخاب کانال مناسب برای انتقال هوا تنها به جنس و قیمت خلاصه نمی‌شود، بلکه باید عواملی مانند نوع پروژه، فضای در دسترس، فشار هوا، سطح صدا، ظاهر مسیر اجرا و سرعت نصب را همزمان در نظر گرفت. هر سه گزینه—لوله خرطومی هواکش، کانال اسپیرال و کانال فلکسیبل—ویژگی‌ها و مزایای خاص خود را دارند.

اگر به‌دنبال یک سیستم سبک، انعطاف‌پذیر و سریع برای فضاهای کوچک هستید، فلکسیبل گزینه مناسبی است. برای کاربردهای پرقدرت‌تر و سیستم‌هایی با فشار بالا یا مسیرهای اکسپوز، کانال اسپیرال با ساختار مقاوم و زیبای خود انتخاب برتری دارد. از سوی دیگر، اگر تنوع متریال، نصب آسان و قیمت مناسب برایتان اولویت دارد، لوله خرطومی هواکش می‌تواند راه‌حل بهینه باشد.

درنهایت، توجه به شرایط خاص پروژه شماست که تعیین می‌کند کدام گزینه در لیست تجهیزات تهویه قرار گیرد. در این مسیر، همکاری با تولیدکنندگان تخصصی مثل گروه صنعتی تهویه فراز ایرانیان که از سال ۱۳۷۹ به‌طور تخصصی در زمینه طراحی و تولید انواع کانال‌های انتقال هوا، دریچه‌ها، دمپرها و سیستم‌های شوتینگ و هود صنعتی فعالیت می‌کند، می‌تواند خیال شما را از بابت کیفیت، دوام و اجرای اصولی راحت کند. تجربه، تنوع محصولات و پشتیبانی فنی این مجموعه، آن را به یکی از انتخاب‌های قابل‌اعتماد در صنعت تهویه کشور تبدیل کرده است.
